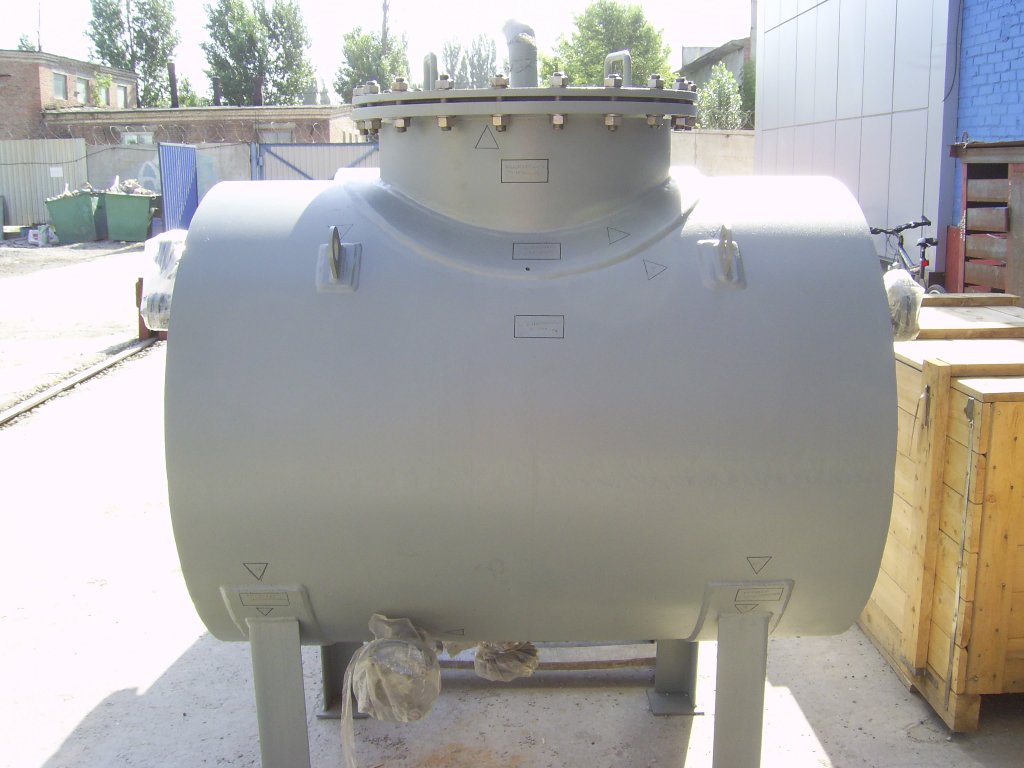

Баки для резервной дизельной электростанции
Баки относится:
- к классу 2 по ПНАЭ Г-01-011-97 (ОПБ-88/97), классификационное обозначение «2О»;
- к группе «С» по ПНАЭГ-7-008-89;
- к категории сейсмостойкости I по НП-031-01.
|
Наименование параметра
|
Бак расходный топлива V=10 м3
|
Цистерна циркуляцион-ная масла V=10 м3
|
Бак расширительный внутреннего контура V=1 м3
|
Бак расширительный промежуточного контура V=1 м3
|
|
Среда
|
Дизельное топливо
|
Масло минеральное
|
Вода обессоленная с присадками
|
Вода обессоленная с присадками
|
|
Объем,
м3
|
10
|
10
|
1
|
1
|
|
Температура
рабочая, 0С
|
30
|
80
|
40
|
40
|
|
Давление
рабочее, МПа
|
Гидростатическое (под налив)
|
|
Температура
расчетная, 0С
|
40
|
80
|
50
|
50
|
|
Давление
расчетное, МПа (кгс/см2)
|
0,04 (0,4)
|
0,04 (0,4)
|
0,025 (0,25)
|
0,025 (0,25)
|
|
Температура
стенки (минимальная), 0С
|
5
|
5
|
5
|
5
|
|
Давление
гидравлических испытаний, МПа (кгс/см2)
|
0,2 (2)
|
0,2 (2)
|
0,2 (2)
|
0,2 (2)
|
|
Прибавка
для компенсации коррозии, за срок эксплуатации, мм
|
3
|
3
|
3
|
3
|
|
Масса,
кг, не более
|
3000
|
3000
|
520
|
520
|
|
|
|
